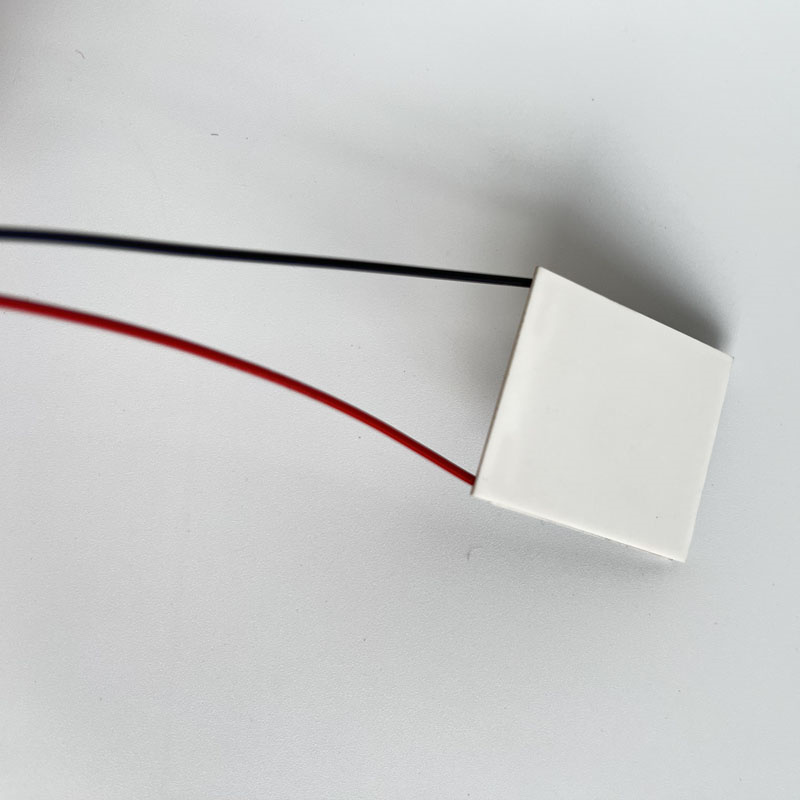

TEG-127020は、温度差から効率的に電力を収集するよう設計されたコンパクトな熱電発電（TEG）モジュールです。
127個の熱電対を内蔵し、高温側が200°C、低温側が30°Cの条件下で、通常4.27V／2Aの出力を提供します。
完全な固体構造で可動部分がないため、廃熱回収、センサー電源、または遠隔地のオフグリッドエネルギー収集用途に最適です。
コンパクトな設計とメンテナンスフリーな構造により、長期的かつ自律的な運用に適した実用的なソリューションを提供します。
応用
遠隔地や熱エネルギーが豊富な環境でのエネルギー収集および自律電源供給に最適です。
典型的な用途には次のものが含まれます：
- 産業用廃熱回収システム
- オフグリッドIoTおよび無線センサノード
- 自己給電式監視装置
- 熱電教育および実演キット
- アクセス困難な場所への受動的エネルギー生成
温度差を直接電気に変換することにより、TEG-127020は、従来の電源が利用できない、または非現実的な場所において、長期的でメンテナンス不要な電源ソリューションを実現します。
仕様
|
冷側温度(℃) |
30 ℃ |
|
|
ホットサイド温度(℃) |
100 ℃ |
200 ℃ |
|
Voc (V) |
3.22 |
8.54 |
|
負荷電圧 (V) |
1.80 |
4.27 |
|
負荷電流 (A) |
1.01 |
2 |
|
入力抵抗 (Ω) |
1.80 |
2.1 |
|
負荷抵抗 (Ω) |
1.80 |
2.1 |
|
ワット負荷 (Ω) |
1.80 |
8.5 |
|
モジュール抵抗(オーム)@25 ℃ |
1.49 |
|
パフォーマンスカーブ
-

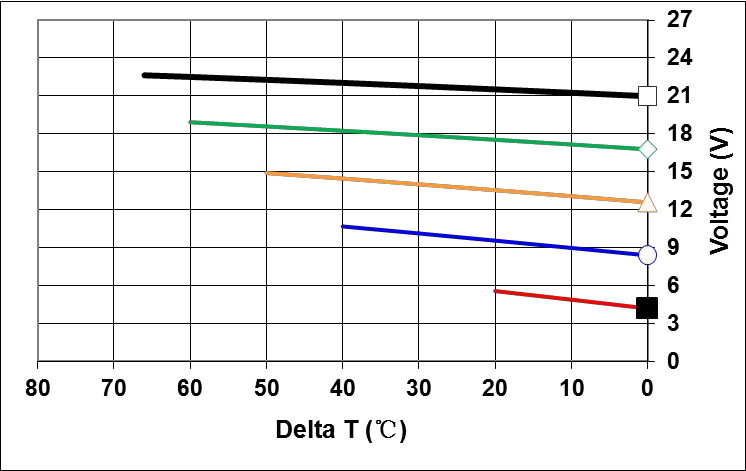

性能曲線 Th=25 ℃
-

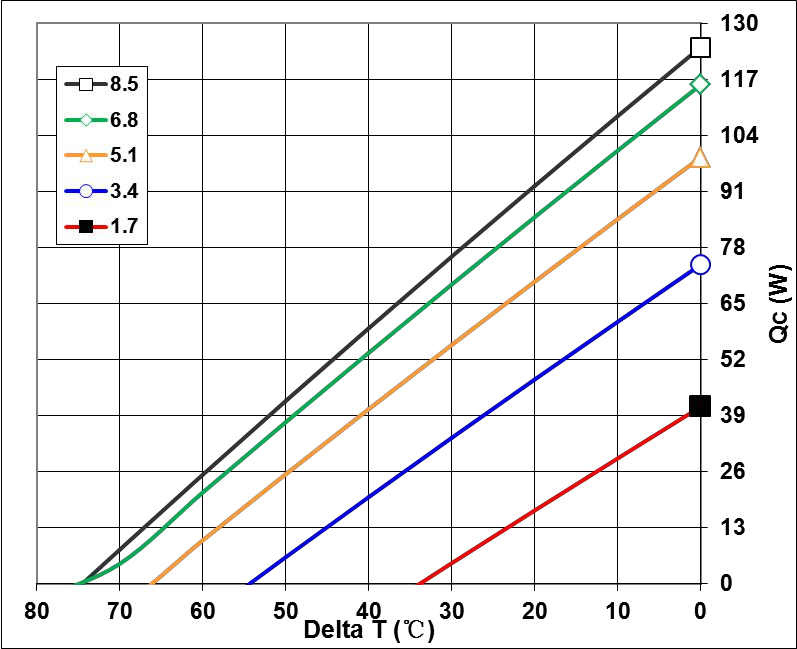

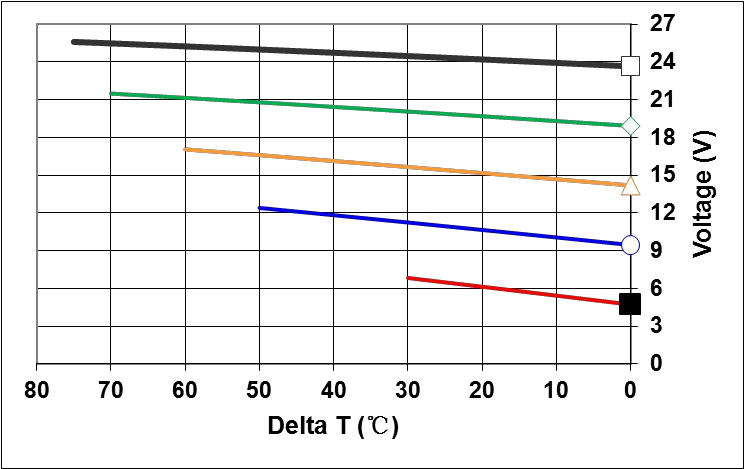

性能曲線 Th=50 ℃
-
-

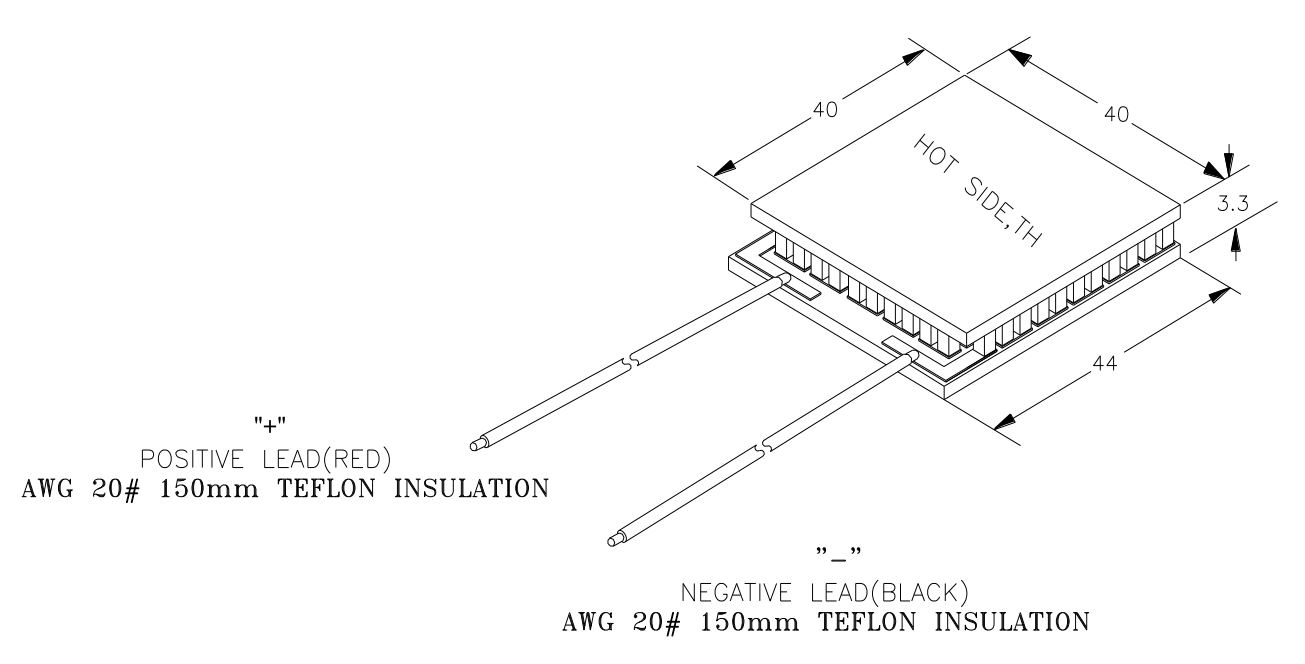

機械図面
オーダーメイドオプション
シーリング：RTV、エポキシまたは特定のシーリング材。
厚さ公差: カスタム厚さ公差あり、±0.013mmまでの精度オプション。
ワイヤ長さ: 指定されたワイヤ長さ & タイプ .
ハーネス：指定されたブランドおよびモデル番号
