Penyejuk Mikro Termoelektrik Berperingkat untuk Aplikasi Penyejukan Mendalam | Modul TEC 5iTEC-106-080208

5iTEC-106-080208 sangat sesuai untuk aplikasi ketepatan yang memerlukan perbezaan suhu tinggi dalam ruang terhad. Dengan seni bina berperingkat kompak yang dibina daripada 106 pasangan termokopel, ia mencapai perbezaan suhu maksimum sebanyak 115.4K sambil beroperasi pada 5.13V dan 1.9A — membolehkan prestasi penyejukan dalam yang boleh dipercayai tanpa mengorbankan fleksibiliti integrasi. Modul TEC mini ini direka khusus untuk persekitaran yang sensitif terhadap ruang seperti pembungkusan diod laser, tatasusunan pengesanan inframerah, sistem mikro-optoelektronik, pemproses kuantum, dan platform diagnostik mikrofluidik, di mana pengasingan haba dan penstabilan suhu aktif adalah kritikal untuk prestasi. Sama ada digunakan untuk penyejukan titik, penstabilan bawah ambien, atau penekanan hanyutan haba, 5iTEC-106-080208 memberikan pam haba yang konsisten dan cekap dalam jejak yang paling kecil, menjadikannya sebagai blok binaan yang tidak dapat dipisahkan untuk sistem pengurusan haba generasi seterusnya yang kompak.

Aplikasi

5iTEC-106-080208 digunakan secara meluas dalam aplikasi di mana ruang adalah terhad dan kawalan haba yang tepat adalah penting. Reka bentuk berperingkat kompaknya membolehkan ΔT sehingga 115.4K, menjadikannya sesuai untuk pengstabilan haba dalam modul laser, sensor inframerah, dan transceiver optik. Ia juga sesuai untuk cip mikrofluidik, biosensor, peranti diagnostik mudah alih, dan sistem saintifik seperti cip kuantum dan pengesan foton tunggal — di mana penyejukan dalam dan pengasingan haba adalah kritikal.

Spesifikasi

Ciri-ciri prestasi

N2@Th=27℃

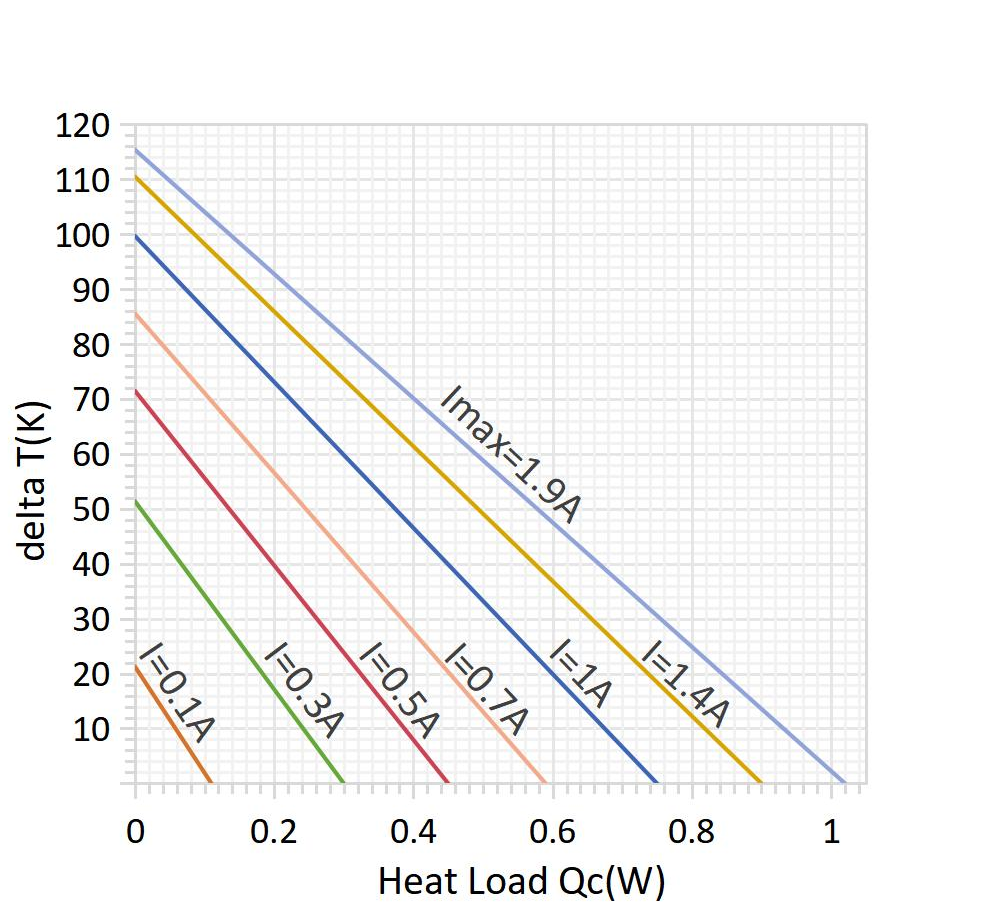

Lengkung prestasi

Graf prestasi yang lain boleh didapati mengikut permintaan;

Gambar Mekanikal

Pilihan tersuai

Panjang wayar: panjang wayar yang dinyatakan & tAIP .

Penalaan Ketinggian Pelet ：Pelarasan ketinggian pelet mengubah prestasi:

• Tinggi: Imax lebih rendah, ΔT lebih tinggi, Qmax lebih rendah
• Rendah: Imax lebih tinggi, ΔT lebih rendah, Qmax lebih tinggi

Pretinning ：Jenis solder boleh dinyatakan mengikut keperluan pemasangan.

Nota: Pengkapsulan tidak digalakkan untuk modul berbilang peringkat disebabkan risiko tekanan dalam persekitaran bukan atmosfera.
