Penyejuk Termoelektrik Mikro Ultra-Kompak | Modul TEC 1iTEC-009-030205LWBALN
Nombor Model:1iTEC-009-030205LWBALN
- Gambaran Keseluruhan
- Aplikasi
- Spesifikasi
- Lengkung prestasi
- Gambar Mekanikal
- Pilihan tersuai
- Produk Disyorkan
1iTEC-009-030205LWBALN adalah penyejuk termoelektrik mikro ultra-kompak dengan 9 pasangan, direka untuk kawalan haba dalam modul fotonik, sensor, dan peranti mikroelektronik.
Ia beroperasi pada 1.13V / 0.9A, menawarkan keseimbangan antara saiz kecil dan penyejukan yang cekap untuk aplikasi yang terhad dari segi ruang.
Aplikasi
Sesuai untuk aplikasi yang memerlukan penyejukan pepejal tanpa bunyi dalam persekitaran yang terhad ruang atau kuasa rendah, seperti sensor CCD, transceiver optik, peranti lab-on-chip, dan instrumen pengukuran miniatur.
Spesifikasi
Ciri-ciri prestasi maksimum
(Th=323 K, vakum)
|
△Tmax(K) |
83.2 |
|
Qmax(W) |
0.67 |
|
Imax(A) |
0.9 |
|
Umax(V) |
1.13 |
|
ACR(Ohm) |
1.1±0.15 |
|
Penyimpangan parameter:+/-5% |
|

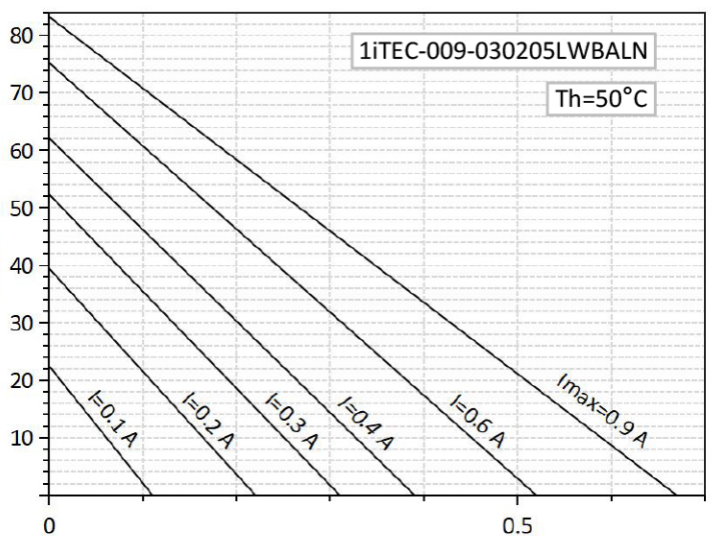

Lengkung prestasi
Graf prestasi TEC Qc=F(dT)
NOTA
-semua dimensi dalam mm;
- suhu pemprosesan TEC maksimum 200℃;
- graf prestasi lain tersedia atas permintaan;

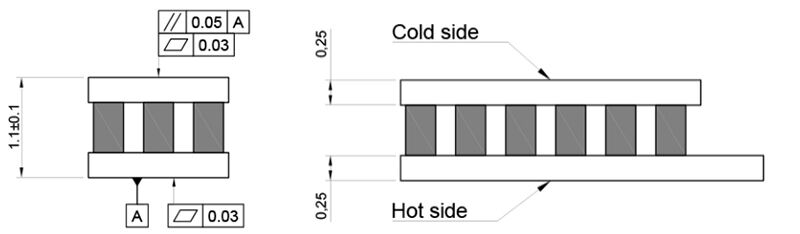

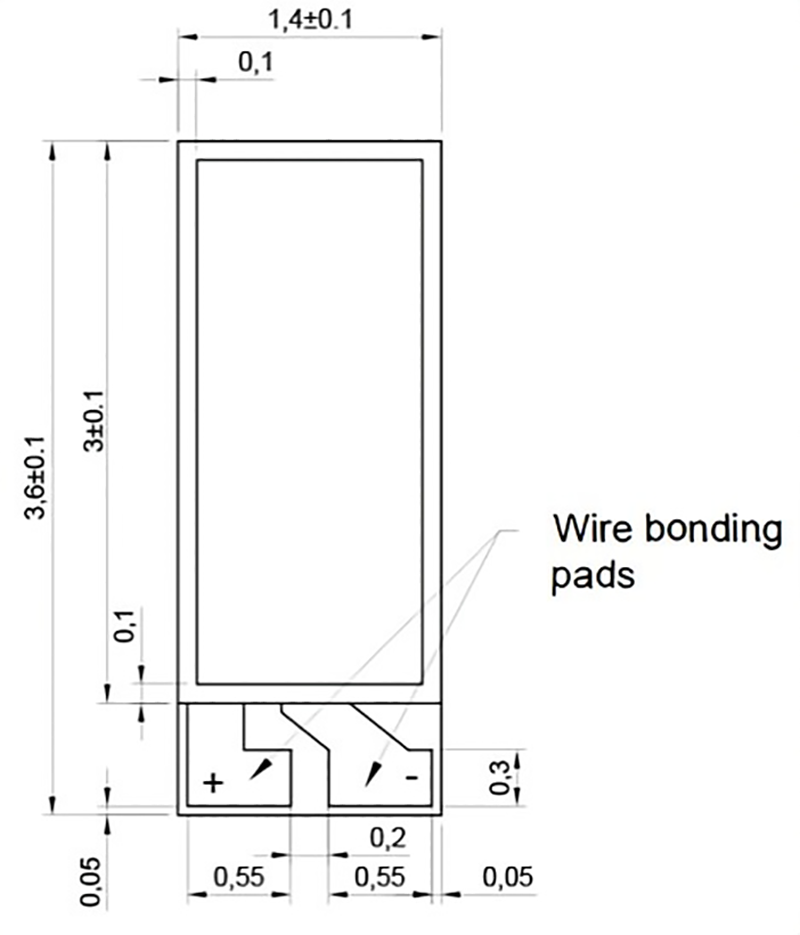

Gambar Mekanikal
Pilihan tersuai
Panjang dawai: panjang dan jenis dawai yang ditentukan.
Larasan Ketinggian Pellet: Pelarasan ketinggian pellet mengubah prestasi:
• Lebih tinggi: Imax lebih rendah, ΔT lebih tinggi, Qmax lebih rendah
• Lebih rendah: Imax lebih tinggi, ΔT lebih rendah, Qmax lebih tinggi
Pra-Pematerian: Jenis solder boleh dinyatakan mengikut keperluan pemasangan.
Nota: Pengkapsulan tidak digalakkan untuk modul berbilang peringkat disebabkan risiko tekanan dalam persekitaran bukan atmosfera.
