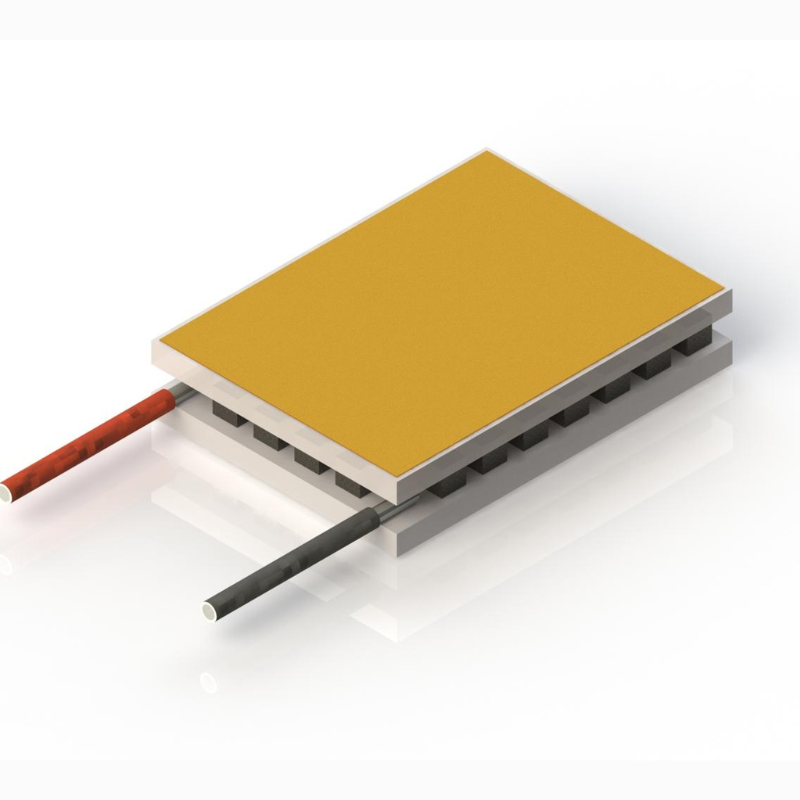

1iTEC-009-030205LWBALNは9組素子を備えた超コンパクトなマイクロ熱電クーラーで、フォトニックモジュール、センサー、マイクロ電子デバイスの熱管理向けに設計されています。
1.13V／0.9Aで動作し、スペースが限られた用途に小型かつ高効率な冷却性能を提供します。
応用
CCDセンサー、光トランシーバー、ラボオンチップデバイス、小型測定機器など、スペースが限られていたり低電力環境での静音・固体冷却が必要な用途に最適です。
仕様
最大性能仕様
(Th=323 K、真空時)
|
△Tmax(K) |
83.2 |
|
Qmax(W) |
0.67 |
|
Imax(A) |
0.9 |
|
Umax(V) |
1.13 |
|
ACR(Ω) |
1.1±0.15 |
|
パラメータ偏差:+/-5% |
|
パフォーマンスカーブ

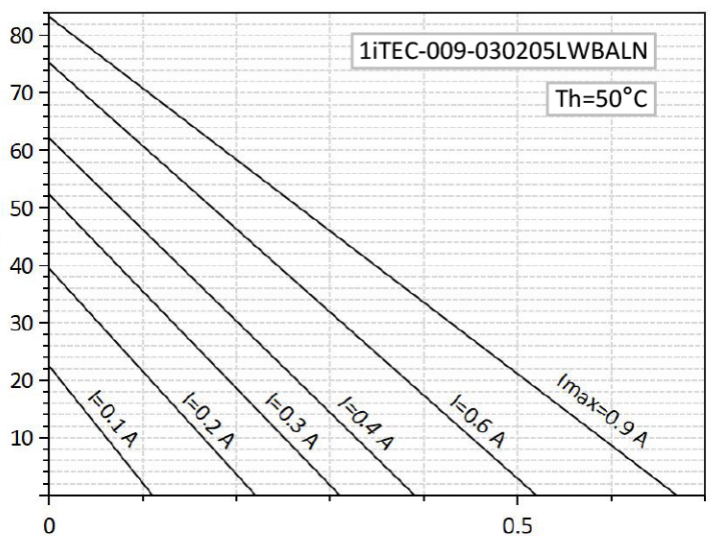

TEC性能グラフ Qc=F(dT)
備考
※全寸法はmm単位です。
※TEC最大使用温度は200℃までです。
- その他のパフォーマンスグラフはご要望に応じて提供可能です;

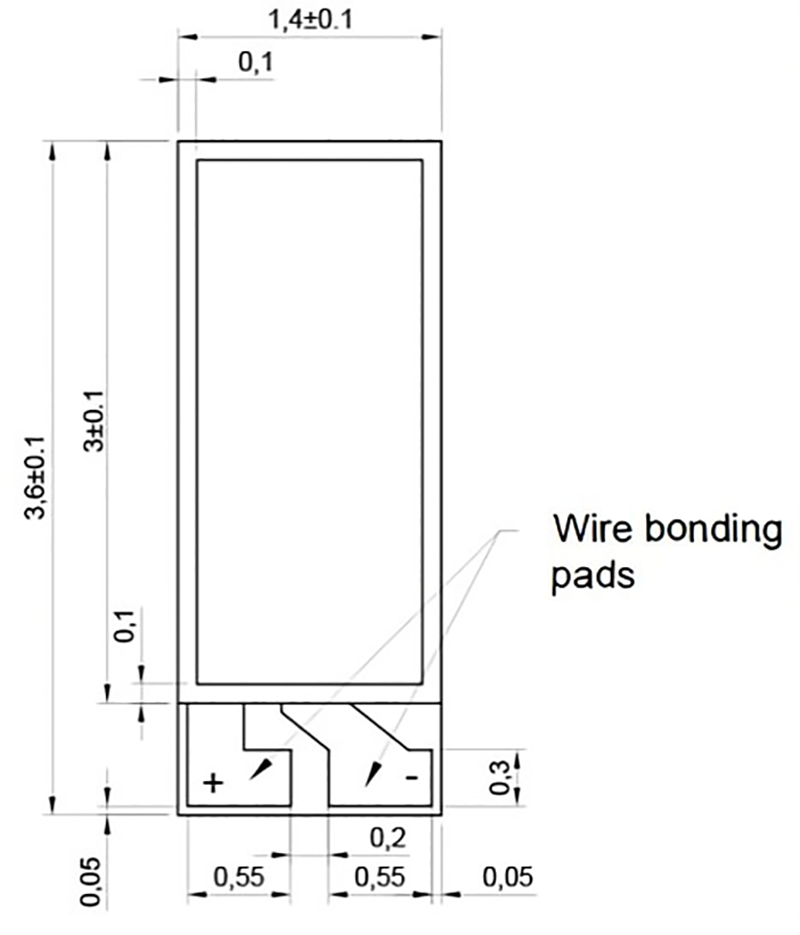

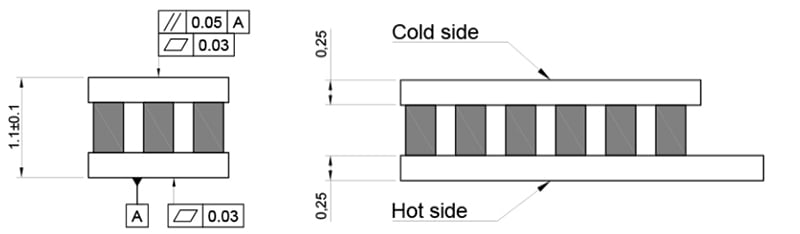

機械図面
オーダーメイドオプション
ワイヤ長: 指定されたワイヤ長およびタイプ。
ペレット高さ調整：ペレット高さを調整することで性能を変化させることができます：
• 高くする：Imaxが低下、ΔTが上昇、Qmaxが低下
• 低くする：Imaxが上昇、ΔTが低下、Qmaxが上昇
予備メッキ：組立要件に応じてはんだ種別を指定可能です。
注意：多段モジュールについては、非大気環境での圧力リスクがあるため、封止は推奨されません。
